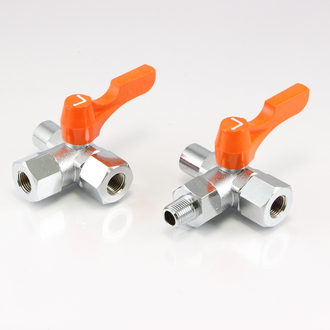

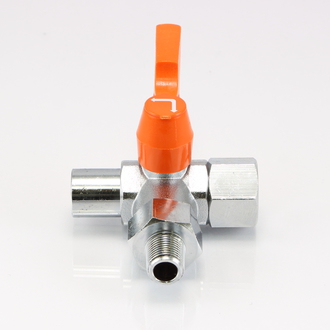

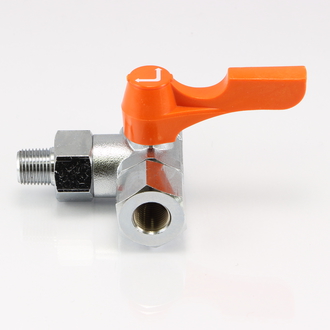

エースボール3W 内・外ねじタイプ
(3方2面シート弁)【RoHS】
L字方向の流路を切り替えるためのバルブです。
RoHS指令相当品です。
共通仕様
使用圧力 | MAX 0.98MPa |
使用温度 | -10℃(凍結無き事)〜+80℃ |
弁箱耐圧検査 | 1.5MPa |
弁座漏れ検査 | 0.6MPa |
ボディ材質 | C3771BD |
ソケット材質 | C3604BD |
シート材質 | PTFE |
Oリング材質 | NBR70-1 |
流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
品番 | ボア径(mm) | 取付ネジ(内) | 取付ネジ(外) | 図面ダウンロード | |
BT-3111 | 6 | PT 1/8 | PT 1/8 | ||
BT-3222 | 6 | PT 1/4 | PT 1/4 | ||
BT-4333 | 8 | PT 3/8 | PT 3/8 |
