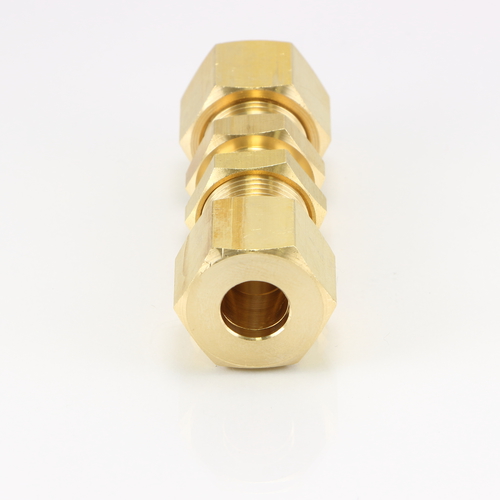

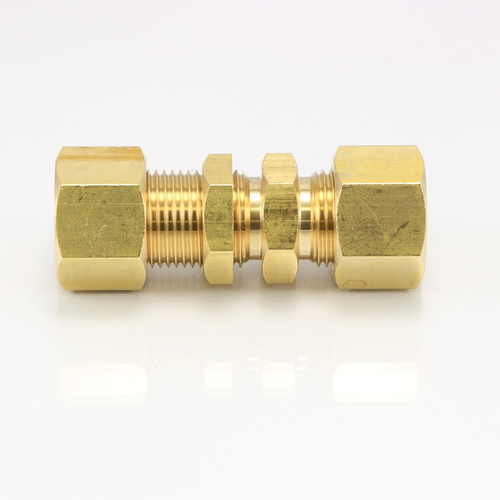

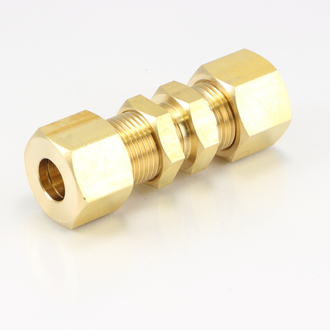

RW 両口ロックナット付リングジョイント

壁、またはパネルを隔てた銅管を接続するためのリングジョイントです。

専用工具を使わずに接続が可能です。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

ロックナット六角対辺(mm)

(約)全長(mm)

図面ダウンロード

RW-2206 6 14 17 17 52 CADデータダウンロード PDFデータダウンロード
RW-2202 6.35 14 17 17 52 CADデータダウンロード PDFデータダウンロード
RW-2208 8 14 17 17 53 CADデータダウンロード PDFデータダウンロード
RW-2303 9.53 17 21 19 59 CADデータダウンロード PDFデータダウンロード
RW-2310 10 17 21 19 60 CADデータダウンロード PDFデータダウンロード
RW-2412 12 22 24 23 73 CADデータダウンロード PDFデータダウンロード
RW-2404 12.7 22 24 23 74 CADデータダウンロード PDFデータダウンロード
