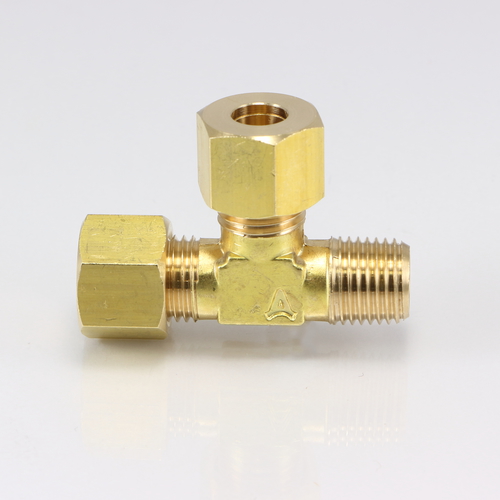

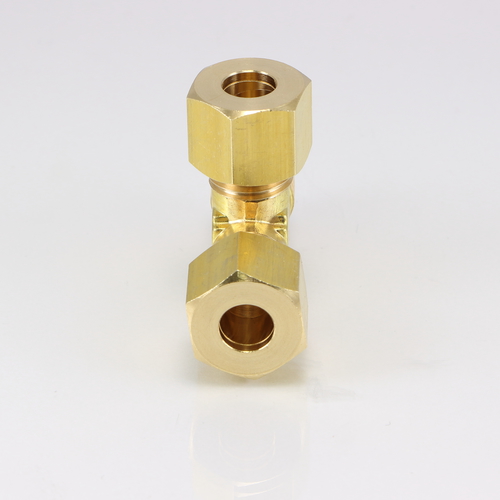

RT サービス・リングチーズ

機器・装置からの分岐配管用リングジョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771B(本体)/C3604B(玉・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

(約)面間(mm)

図面ダウンロード

RT-4106 PT1/8 6 12 37 CADデータダウンロード PDFデータダウンロード
RT-4206 PT1/4 6 17 47 CADデータダウンロード PDFデータダウンロード
RT-4202 PT1/4 6.35 17 47 CADデータダウンロード PDFデータダウンロード
RT-4208 PT1/4 8 17 48 CADデータダウンロード PDFデータダウンロード
RT-4303 PT3/8 9.53 21 55 CADデータダウンロード PDFデータダウンロード
RT-4310 PT3/8 10 21 55 CADデータダウンロード PDFデータダウンロード
RT-4403 PT1/2 9.53 21 64 CADデータダウンロード PDFデータダウンロード
RT-4410 PT1/2 10 21 64 CADデータダウンロード PDFデータダウンロード
