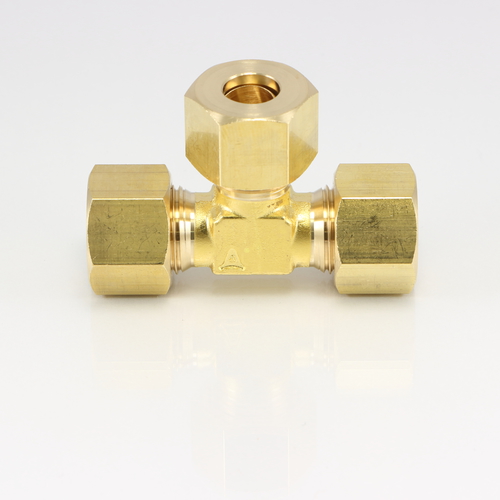

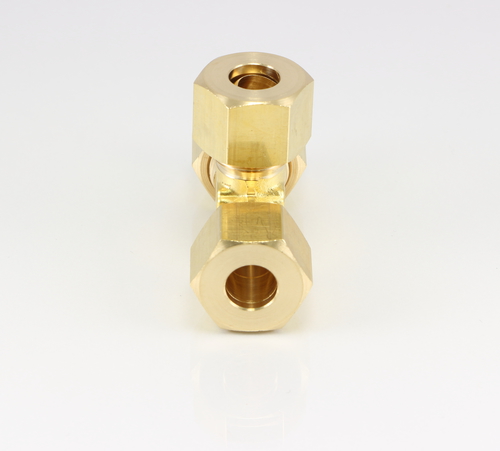

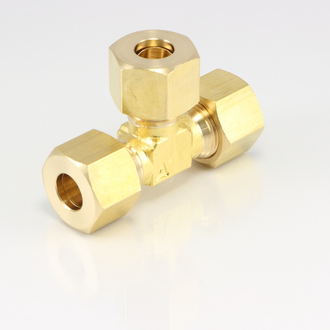

RT 三方リングチーズ

分岐もしくは集合用のリングジョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(玉・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

ナット六角対辺(mm)

(約)面間(mm)

図面ダウンロード

RT-3104 4 12 38 CADデータダウンロード PDFデータダウンロード
RT-3105 5 12 38 CADデータダウンロード PDFデータダウンロード
RT-3106 6 12 40 CADデータダウンロード PDFデータダウンロード
RT-3206 6 17 50 CADデータダウンロード PDFデータダウンロード
RT-3202 6.35 17 50 CADデータダウンロード PDFデータダウンロード
RT-3208 8 17 52 CADデータダウンロード PDFデータダウンロード
RT-3303 9.53 21 60 CADデータダウンロード PDFデータダウンロード
RT-3310 10 21 60 CADデータダウンロード PDFデータダウンロード
RT-3412 12 24 72 CADデータダウンロード PDFデータダウンロード
RT-3404 12.7 24 74 CADデータダウンロード PDFデータダウンロード
RT-3515 15 27 82 CADデータダウンロード PDFデータダウンロード
RT-3505 15.88 27 82 CADデータダウンロード PDFデータダウンロード
RT-3606 19.05 30 88 CADデータダウンロード PDFデータダウンロード
