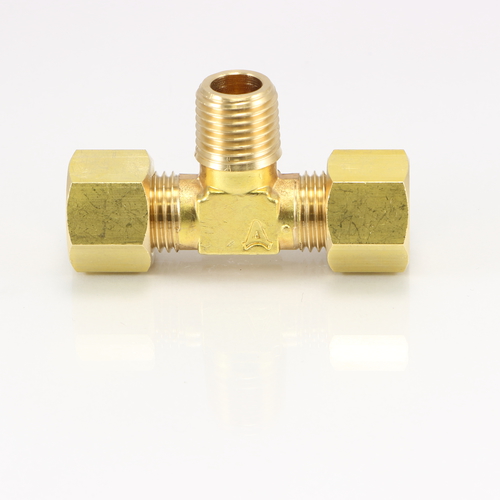

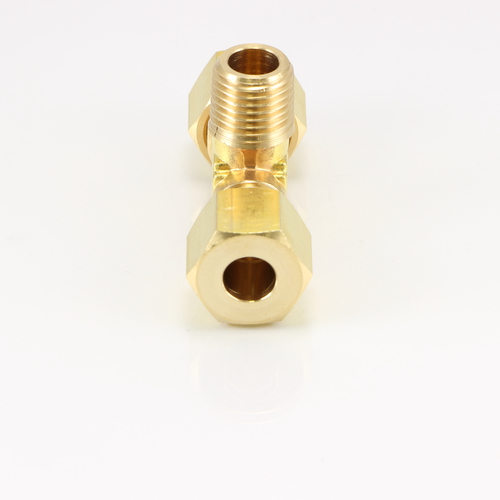

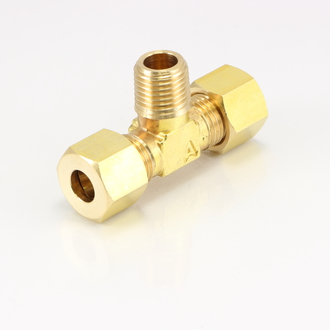

RT 二方リングチーズ

機器・装置からの分岐配管用リングジョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(玉・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

(約)面間(mm)

図面ダウンロード

RT-2104 PT1/8 4 12 38 CADデータダウンロード PDFデータダウンロード
RT-2105 PT1/8 5 12 38 CADデータダウンロード PDFデータダウンロード
RT-2106 PT1/8 6 12 40 CADデータダウンロード PDFデータダウンロード
RT-2102 PT1/8 6.35 17 50 CADデータダウンロード PDFデータダウンロード
RT-2108 PT1/8 8 17 52 CADデータダウンロード PDFデータダウンロード
RT-2206 PT1/4 6 17 50 CADデータダウンロード PDFデータダウンロード
RT-2202 PT1/4 6.35 17 50 CADデータダウンロード PDFデータダウンロード
RT-2208 PT1/4 8 17 52 CADデータダウンロード PDFデータダウンロード
RT-2203 PT1/4 9.53 21 60 CADデータダウンロード PDFデータダウンロード
RT-2210 PT1/4 10 21 60 CADデータダウンロード PDFデータダウンロード
RT-2306 PT3/8 6 17 54 CADデータダウンロード PDFデータダウンロード
RT-2302 PT3/8 6.35 17 54 CADデータダウンロード PDFデータダウンロード
RT-2308 PT3/8 8 17 56 CADデータダウンロード PDFデータダウンロード
RT-2303 PT3/8 9.53 21 60 CADデータダウンロード PDFデータダウンロード
RT-2310 PT3/8 10 21 60 CADデータダウンロード PDFデータダウンロード
RT-2312 PT3/8 12 24 72 CADデータダウンロード PDFデータダウンロード
RT-2304 PT3/8 12.7 24 74 CADデータダウンロード PDFデータダウンロード
RT-2403 PT1/2 9.53 21 70 CADデータダウンロード PDFデータダウンロード
RT-2410 PT1/2 10 21 70 CADデータダウンロード PDFデータダウンロード
RT-2412 PT1/2 12 24 72 CADデータダウンロード PDFデータダウンロード
RT-2404 PT1/2 12.7 24 74 CADデータダウンロード PDFデータダウンロード
RT-2415 PT1/2 15 27 82 CADデータダウンロード PDFデータダウンロード
RT-2405 PT1/2 15.88 27 82 CADデータダウンロード PDFデータダウンロード
RT-2606 PT3/4 19.05 30 88 CADデータダウンロード PDFデータダウンロード
