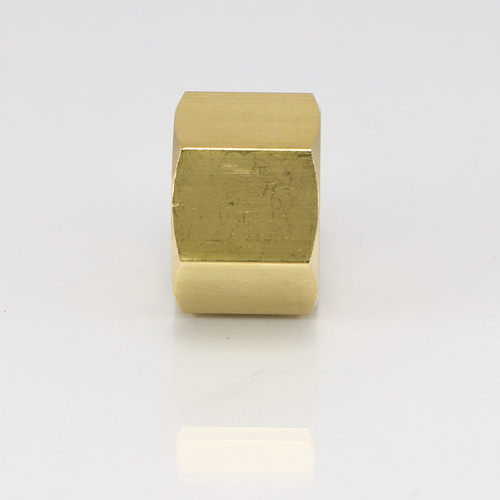

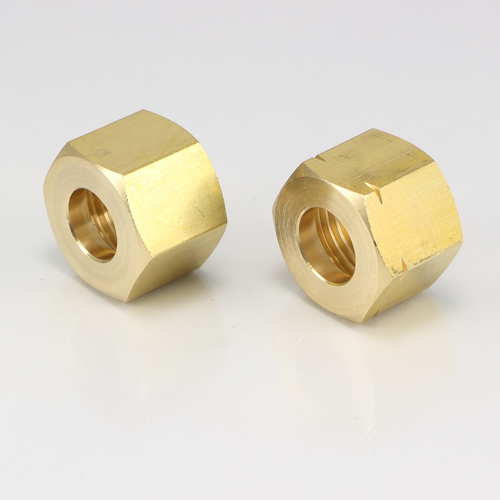

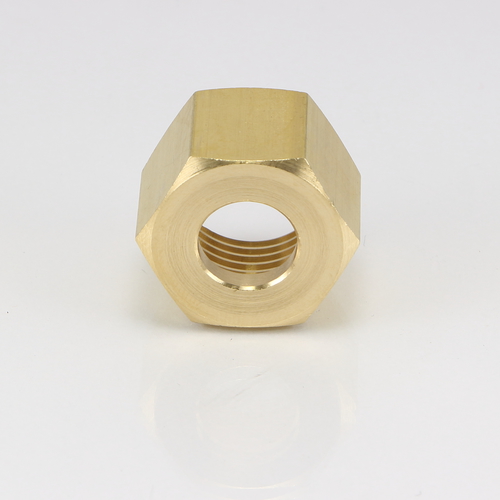

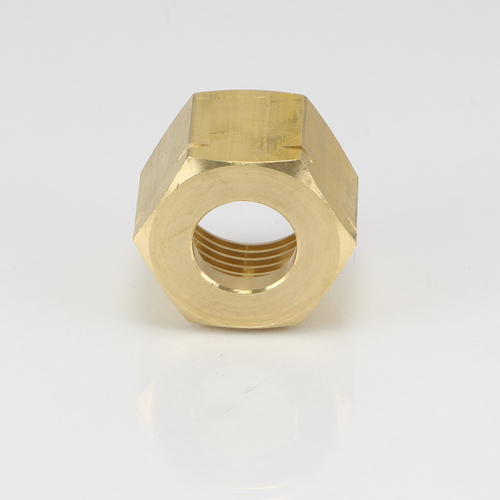

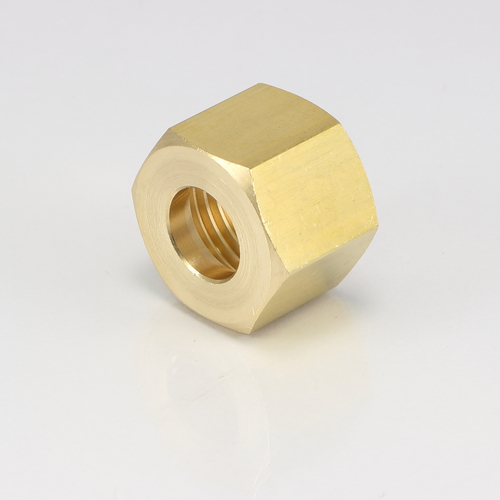

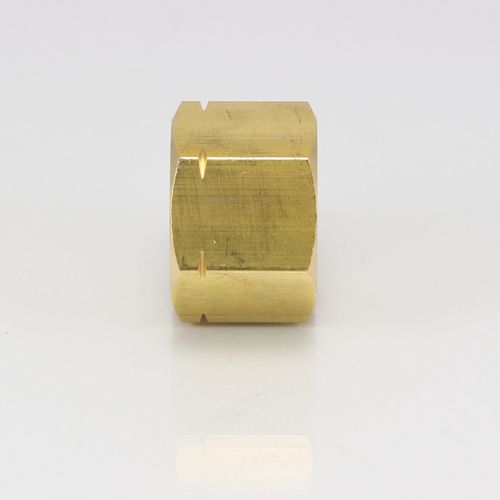

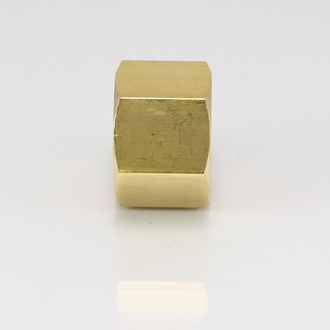

RN リングナット

リングジョイントに使われるナットです。

銅管サイズと本体のネジサイズを確認して、選定して下さい。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

RN-1004 4 PF1/8 12 10 CADデータダウンロード PDFデータダウンロード
RN-1005 5 PF1/8 12 10 CADデータダウンロード PDFデータダウンロード
RN-1016 6 PF1/8 12 11 CADデータダウンロード PDFデータダウンロード
RN-1026 6 PF1/4 17 13 CADデータダウンロード PDFデータダウンロード
RN-1022 6.35 PF1/4 17 13 CADデータダウンロード PDFデータダウンロード
RN-1008 8 PF1/4 17 13 CADデータダウンロード PDFデータダウンロード
RN-1033 9.53 PF3/8 21 15 CADデータダウンロード PDFデータダウンロード
RN-1010 10 PF3/8 21 15 CADデータダウンロード PDFデータダウンロード
RN-1012 12 PF1/2 24 18 CADデータダウンロード PDFデータダウンロード
RN-1044 12.7 PF1/2 24 18 CADデータダウンロード PDFデータダウンロード
RN-1015 15 PF5/8 27 20 CADデータダウンロード PDFデータダウンロード
RN-1055 15.88 PF5/8 27 20 CADデータダウンロード PDFデータダウンロード
RN-1066 19.05 PF3/4 30 23 CADデータダウンロード PDFデータダウンロード
