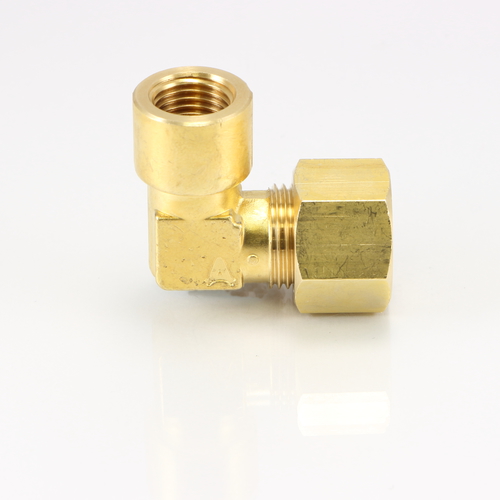

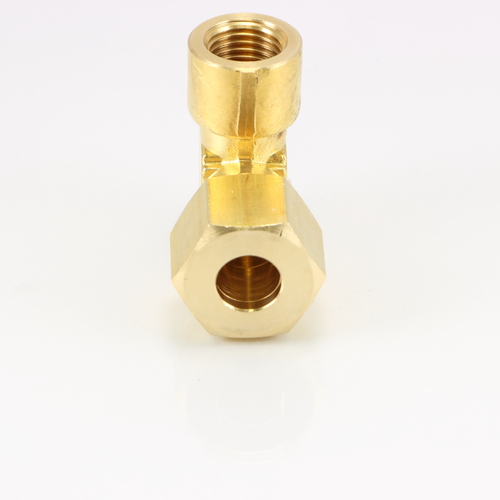

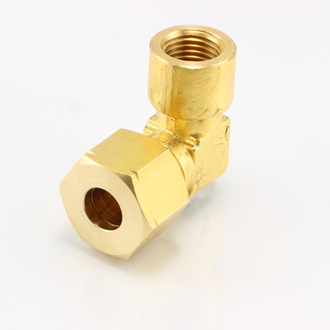

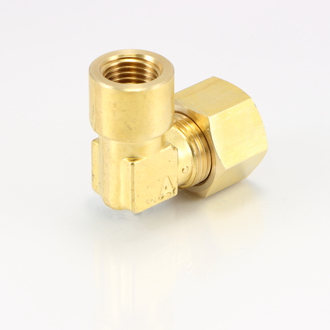

RL 内ネジ・リングエルボ

取付側のネジが内ネジタイプの

リングエルボです。

新たに 6サイズが加わりました。

(2018年7月より順次発売致します。)

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(玉・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

(new) RL-5106

PT1/8 6 17 CADデータダウンロード  PDFデータダウンロード

(new) RL-5206

PT1/4  17  CADデータダウンロード  PDFデータダウンロード

(new) RL-5202

PT1/4

 6.35

 17  CADデータダウンロード  PDFデータダウンロード

(new) RL-5208

PT1/4  8  17  CADデータダウンロード PDFデータダウンロード
RL-5203 PT1/4 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-5210 PT1/4 10 21 CADデータダウンロード PDFデータダウンロード

(new) RL-5303

 PT3/8  9.53  21  CADデータダウンロード PDFデータダウンロード

(new) RL-5310

 PT3/8  10  21 CADデータダウンロード  PDFデータダウンロード
RL-5312 PT3/8 12 24 CADデータダウンロード PDFデータダウンロード
RL-5304 PT3/8 12.7 24 CADデータダウンロード PDFデータダウンロード
