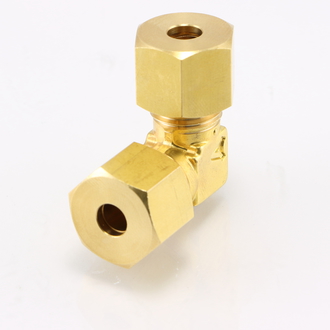

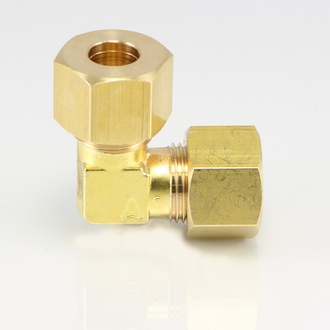

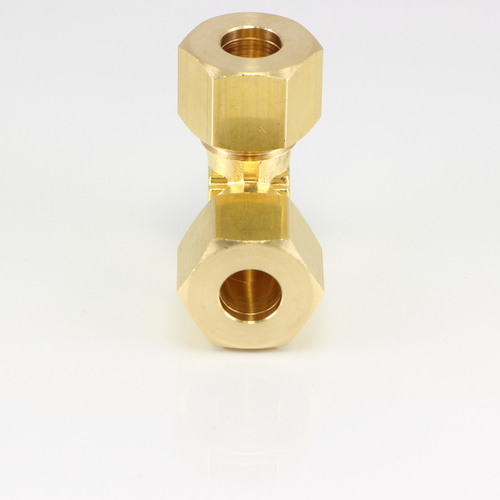

RL 両口リングエルボ

エルボタイプの両口リングジョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(玉・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

RL-2104 4 12 CADデータダウンロード PDFデータダウンロード
RL-2105 5 12 CADデータダウンロード PDFデータダウンロード
RL-2106 6 12 CADデータダウンロード PDFデータダウンロード
RL-2206 6 17 CADデータダウンロード PDFデータダウンロード
RL-2202 6.35 17 CADデータダウンロード PDFデータダウンロード
RL-2208 8 17 CADデータダウンロード PDFデータダウンロード
RL-2303 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-2310 10 21 CADデータダウンロード PDFデータダウンロード
RL-2412 12 24 CADデータダウンロード PDFデータダウンロード
RL-2404 12.7 24 CADデータダウンロード PDFデータダウンロード
RL-2515 15 27 CADデータダウンロード PDFデータダウンロード
RL-2505 15.88 27 CADデータダウンロード PDFデータダウンロード
RL-2606 19.05 30 CADデータダウンロード PDFデータダウンロード
