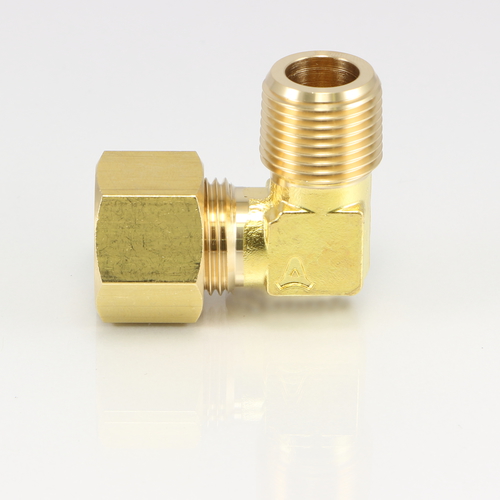

RL リングエルボ

銅管と機器、または装置を接続するためのリング式のエルボタイプのリングジョイントです。

専用工具を使わずに接続が可能です。

RoHS指令相当品(カドミウム含有75ppm以下材使用)もありますので、お問い合わせください。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質

RoHS品番:C3771B(本体:cd75ppm以下)/C3604B(玉・ナット:cd75ppm以下)

標準黄銅材:C3771B(本体)/C3604B(玉・ナット)

流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品

品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

RL-1106R PT1/8 6 12 CADデータダウンロード PDFデータダウンロード
RL-1108R PT1/8 8 17 CADデータダウンロード PDFデータダウンロード
RL-1206R PT1/4 6 17 CADデータダウンロード PDFデータダウンロード
RL-1208R PT 1/4 8 17 CADデータダウンロード PDFデータダウンロード
RL-1210R PT 1/4 10 21 CADデータダウンロード PDFデータダウンロード
RL-1212R PT1/4 12 24 CADデータダウンロード PDFデータダウンロード
RL-1308R PT3/8 8 17 CADデータダウンロード PDFデータダウンロード
RL-1310R PT3/8 10 21 CADデータダウンロード PDFデータダウンロード
RL-1312R PT3/8 12 24 CADデータダウンロード PDFデータダウンロード
RL-1406R PT1/2 6 17 CADデータダウンロード PDFデータダウンロード
RL-1408R PT1/2 8 17 CADデータダウンロード PDFデータダウンロード
RL-1412R PT1/2 12 24 CADデータダウンロード PDFデータダウンロード

標準黄銅材

品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

RL-1104 PT1/8 4 12 CADデータダウンロード PDFデータダウンロード
RL-1105 PT1/8 5 12 CADデータダウンロード PDFデータダウンロード
RL-1106 PT1/8 6 12 CADデータダウンロード PDFデータダウンロード
RL-1102 PT1/8 6.35 17 CADデータダウンロード PDFデータダウンロード
RL-1108 PT1/8 8 17 CADデータダウンロード PDFデータダウンロード
RL-1103 PT1/8 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-1110 PT1/8 10 21 CADデータダウンロード PDFデータダウンロード
RL-1206 PT1/4 6 17 CADデータダウンロード PDFデータダウンロード
RL-1202 PT1/4 6.35 17 CADデータダウンロード PDFデータダウンロード
RL-1208 PT1/4 8 17 CADデータダウンロード PDFデータダウンロード
RL-1203 PT1/4 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-1210 PT1/4 10 21 CADデータダウンロード PDFデータダウンロード
RL-1212 PT1/4 12 24 CADデータダウンロード PDFデータダウンロード
RL-1204 PT1/4 12.7 24 CADデータダウンロード PDFデータダウンロード
RL-1306 PT3/8 6 17 CADデータダウンロード PDFデータダウンロード
RL-1302 PT3/8 6.35 17 CADデータダウンロード PDFデータダウンロード
RL-1308 PT3/8 8 17 CADデータダウンロード PDFデータダウンロード
RL-1303 PT3/8 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-1310 PT3/8 10 21 CADデータダウンロード PDFデータダウンロード
RL-1312 PT3/8 12 24 CADデータダウンロード PDFデータダウンロード
RL-1304 PT3/8 12.7 24 CADデータダウンロード PDFデータダウンロード
RL-1315 PT3/8 15 27 CADデータダウンロード PDFデータダウンロード
RL-1305 PT3/8 15.88 27 CADデータダウンロード PDFデータダウンロード
RL-1406 PT1/2 6 17 CADデータダウンロード PDFデータダウンロード
RL-1402 PT1/2 6.35 17 CADデータダウンロード PDFデータダウンロード
RL-1408 PT1/2 8 17 CADデータダウンロード PDFデータダウンロード
RL-1403 PT1/2 9.53 21 CADデータダウンロード PDFデータダウンロード
RL-1410 PT1/2 10 21 CADデータダウンロード PDFデータダウンロード
RL-1412 PT1/2 12 24 CADデータダウンロード PDFデータダウンロード
RL-1404 PT1/2 12.7 24 CADデータダウンロード PDFデータダウンロード
RL-1415 PT1/2 15 27 CADデータダウンロード PDFデータダウンロード
RL-1405 PT1/2 15.88 27 CADデータダウンロード PDFデータダウンロード
RL-1460 PT1/2 19.05 30 CADデータダウンロード PDFデータダウンロード
RL-1612 PT3/4 12 24 CADデータダウンロード PDFデータダウンロード
RL-1604 PT3/4 12.7 24 CADデータダウンロード PDFデータダウンロード
RL-1615 PT3/4 15 27 CADデータダウンロード PDFデータダウンロード
RL-1605 PT3/4 15.88 27 CADデータダウンロード PDFデータダウンロード
RL-1606 PT3/4 19.05 30 CADデータダウンロード PDFデータダウンロード
