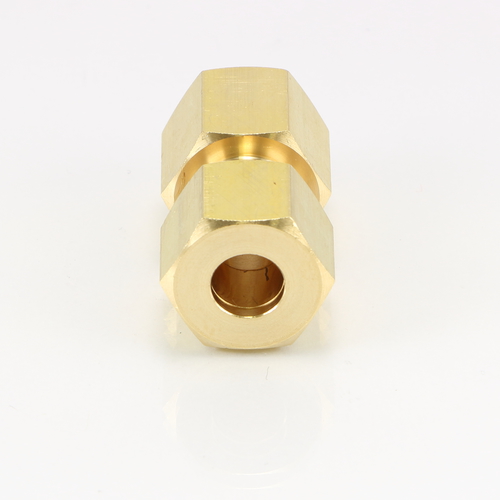

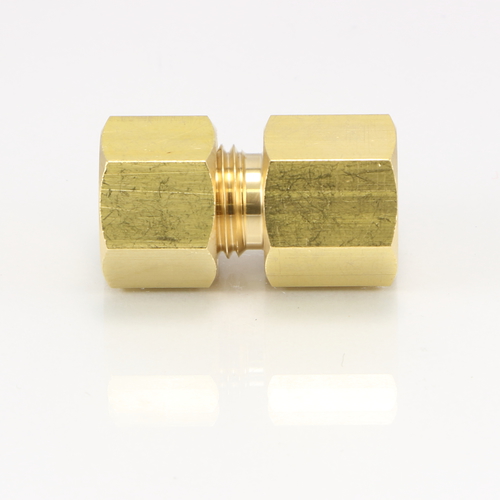

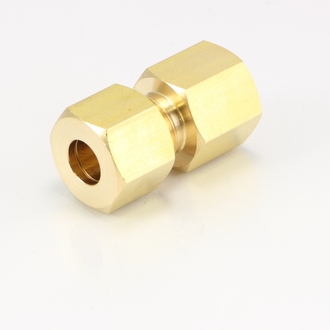

RF 内ネジ・リングジョイント

銅管と機器、または装置を接続するためのリング式の

取付側のネジが内ネジタイプのジョイントです。

専用工具を使わずに接続が可能です。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

適用管外径(mm)

本体六角対辺

(mm)

ナット六角対辺

(mm)

(約)全長(mm)

図面ダウンロード

RF-1104       PT1/8 4 14 12 26 CADデータダウンロード PDFデータダウンロード
RF-1105 PT1/8 5 14 12 26 CADデータダウンロード PDFデータダウンロード
RF-1106 PT1/8 6 14 12 27 CADデータダウンロード PDFデータダウンロード
RF-1108 PT1/8 8 14 17 31 CADデータダウンロード PDFデータダウンロード
RF-1206 PT1/4 6 17 17 32 CADデータダウンロード PDFデータダウンロード
RF-1202 PT1/4 6.35 17 17 32 CADデータダウンロード PDFデータダウンロード
RF-1208 PT1/4 8 17 17 33 CADデータダウンロード PDFデータダウンロード
RF-1203 PT1/4 9.53 17 21 35 CADデータダウンロード PDFデータダウンロード
RF-1210 PT1/4 10 17 21 35 CADデータダウンロード PDFデータダウンロード
RF-1306 PT3/8 6 21 17 35 CADデータダウンロード PDFデータダウンロード
RF-1302 PT3/8 6.35 21 17 35 CADデータダウンロード PDFデータダウンロード
RF-1308 PT3/8 8 21 17 36 CADデータダウンロード PDFデータダウンロード
RF-1303 PT3/8 9.53 21 21 38 CADデータダウンロード PDFデータダウンロード
RF-1310 PT3/8 10 21 21 38 CADデータダウンロード PDFデータダウンロード
RF-1312 PT3/8 12 22 24 41 CADデータダウンロード PDFデータダウンロード
RF-1304 PT3/8 12.7 22 24 42 CADデータダウンロード PDFデータダウンロード
RF-1406 PT1/2 6 26 17 37 CADデータダウンロード PDFデータダウンロード
RF-1402 PT1/2 6.35 26 17 37 CADデータダウンロード PDFデータダウンロード
RF-1408 PT1/2 8 26 17 38 CADデータダウンロード PDFデータダウンロード
RF-1403 PT1/2 9.53 26 21 40 CADデータダウンロード PDFデータダウンロード
RF-1410 PT1/2 10 26 21 40 CADデータダウンロード PDFデータダウンロード
RF-1412 PT1/2 12 26 24 44 CADデータダウンロード PDFデータダウンロード
RF-1404 PT1/2 12.7 26 24 45 CADデータダウンロード PDFデータダウンロード
RF-1415 PT1/2 15 28 27 45 CADデータダウンロード PDFデータダウンロード
RF-1405 PT1/2 15.88 28 27 46 CADデータダウンロード PDFデータダウンロード
