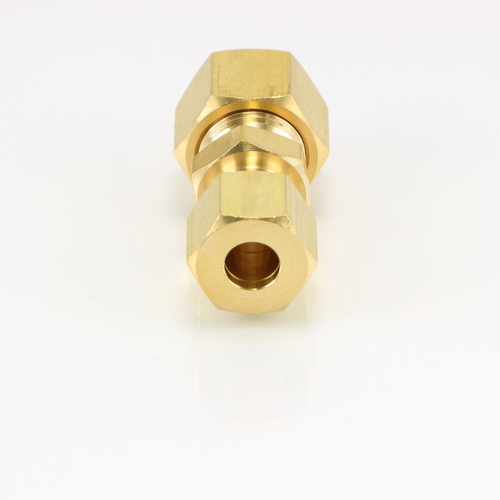

RE 異径両口リングジョイント

サイズの異なる銅管と銅管を接続するためのリングジョイントです。

専用工具を使わずに接続が可能です。

製品バリエーション



品番

適用管外径1(mm)

適用管外径2(mm)

本体六角対辺(mm)

ナット六角対辺1(mm)

ナット六角対辺2(mm)

(約)全長(mm)

図面ダウンロード

RE-0602 6 6.35 14 17 17 40 CADデータダウンロード PDFデータダウンロード
RE-0608 6 8 14 17 17 41 CADデータダウンロード PDFデータダウンロード
RE-0603 6 9.53 17 17 21 43 CADデータダウンロード PDFデータダウンロード
RE-0610 6 10 17 17 21 43 CADデータダウンロード PDFデータダウンロード
RE-0208 6.35 8 17 17 17 41 CADデータダウンロード PDFデータダウンロード
RE-0203 6.35 9.53 17 17 21 43 CADデータダウンロード PDFデータダウンロード
RE-0210 6.35 10 17 17 21 43 CADデータダウンロード PDFデータダウンロード
RE-0803 8 9.53 17 17 21 44 CADデータダウンロード PDFデータダウンロード
RE-0810 8 10 17 17 21 44 CADデータダウンロード PDFデータダウンロード
RE-0310 9.53 10 17 21 21 45 CADデータダウンロード PDFデータダウンロード
RE-0312 9.53 12 22 21 24 51 CADデータダウンロード PDFデータダウンロード
RE-0304 9.53 12.7 22 21 24 52 CADデータダウンロード PDFデータダウンロード
RE-0315 9.53 15 24 21 27 51 CADデータダウンロード PDFデータダウンロード
RE-0305 9.53 15.88 24 21 27 52 CADデータダウンロード PDFデータダウンロード
RE-1012 10 12 22 21 24 51 CADデータダウンロード PDFデータダウンロード
RE-1004 10 12.7 22 21 24 52 CADデータダウンロード PDFデータダウンロード
RE-1015 10 15 24 21 27 52 CADデータダウンロード PDFデータダウンロード
RE-1005 10 15.88 24 21 27 53 CADデータダウンロード PDFデータダウンロード
RE-1204 12 12.7 22 24 24 56 CADデータダウンロード PDFデータダウンロード
RE-1215 12 15 24 24 27 56 CADデータダウンロード PDFデータダウンロード
RE-1205 12 15.88 24 24 27 57 CADデータダウンロード PDFデータダウンロード
RE-0415 12.7 15 24 24 27 57 CADデータダウンロード PDFデータダウンロード
RE-0405 12.7 15.88 24 24 27 58 CADデータダウンロード PDFデータダウンロード
