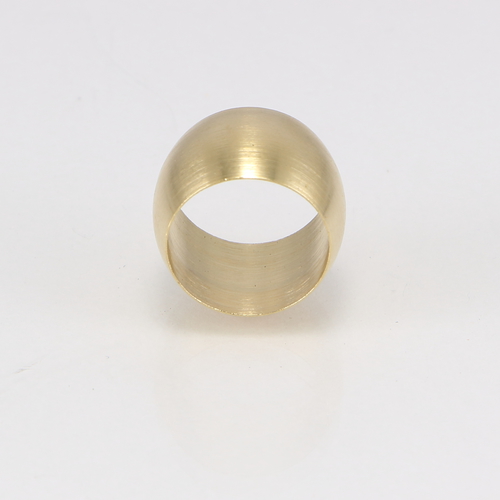

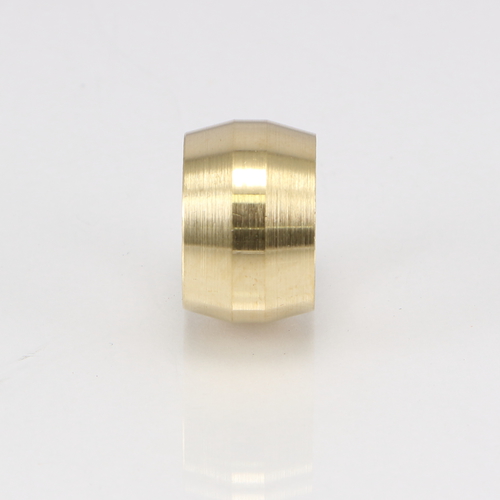

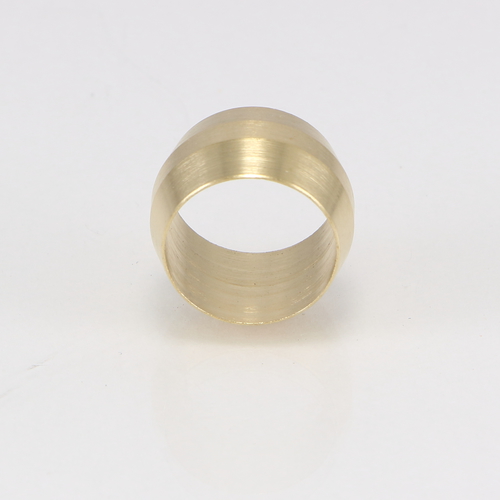

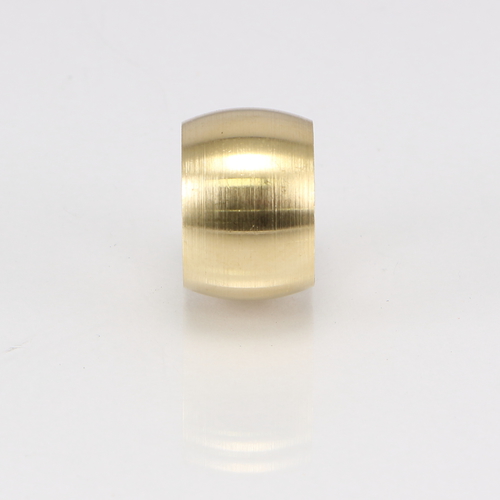

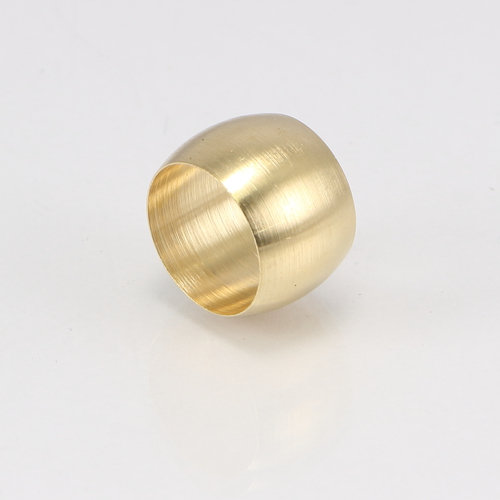

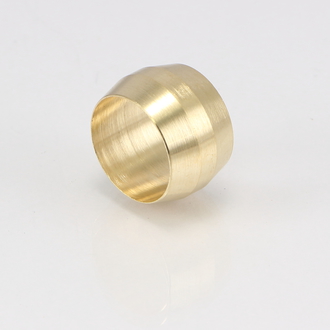

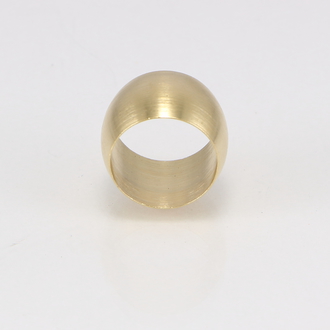

RB リング玉

リングジョイントに使われるリング玉です。

リングナットと同様に、銅管サイズと本体のネジサイズを確認して、選定して下さい。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

リング玉外径(mm)

幅(mm)

図面ダウンロード

RB-1004 4 6 5 CADデータダウンロード PDFデータダウンロード
RB-1005 5 7 5.5 CADデータダウンロード PDFデータダウンロード
RB-1016 6(1/8) 8 6 CADデータダウンロード PDFデータダウンロード
RB-1026 6(1/4) 9 6.5 CADデータダウンロード PDFデータダウンロード
RB-1022 6.35 9 6.5 CADデータダウンロード PDFデータダウンロード
RB-1008 8 10 7.5 CADデータダウンロード PDFデータダウンロード
RB-1033 9.53 13 9 CADデータダウンロード PDFデータダウンロード
RB-1010 10 13 9 CADデータダウンロード PDFデータダウンロード
RB-1012 12 14.8 10 CADデータダウンロード PDFデータダウンロード
RB-1044 12.7 15.5 10 CADデータダウンロード PDFデータダウンロード
RB-1015 15 18 12 CADデータダウンロード PDFデータダウンロード
RB-1055 15.88 19 12 CADデータダウンロード PDFデータダウンロード
RB-1066 19.05 22.5 13 CADデータダウンロード PDFデータダウンロード
