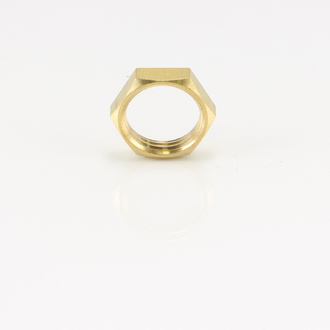

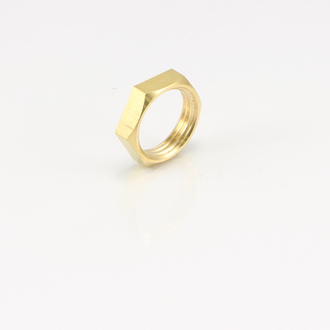

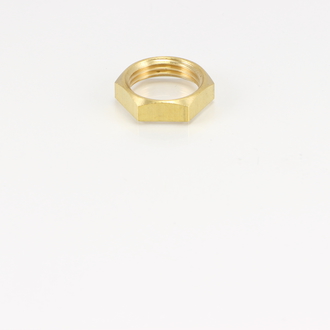

NR ロックナット

壁、またはパネル取付のための固定用ナットです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

六角対辺(mm)

幅(mm)

図面ダウンロード

NR-1001 PF1/8 15 4 CADデータダウンロード PDFデータダウンロード
NR-1002 PF1/4 17 5 CADデータダウンロード PDFデータダウンロード
NR-1003 PF3/8 19 5 CADデータダウンロード PDFデータダウンロード
NR-1004 PF1/2 23 6 CADデータダウンロード PDFデータダウンロード
NR-1006 PF3/4 30 7 CADデータダウンロード PDFデータダウンロード
