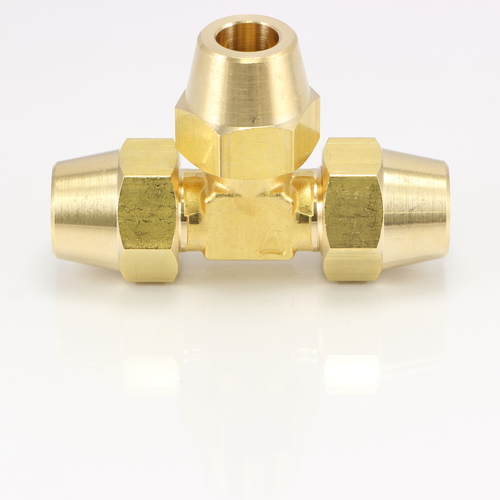

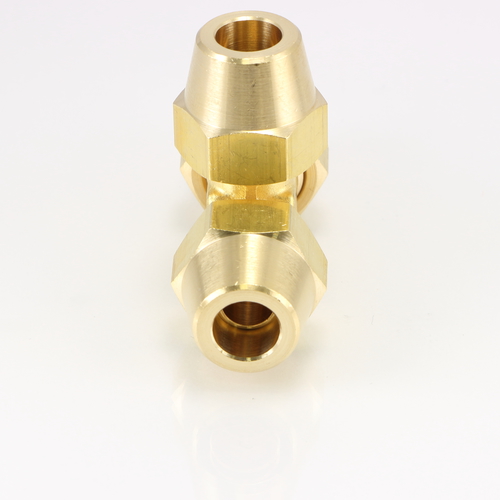

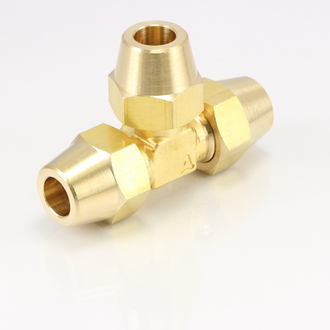

FT 三方フレアーチーズ

分岐または集合のためのフレアージョイントです。

三方向の銅管を接続する継手です。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

ナット六角対辺(mm)

(約)面間(mm)

図面ダウンロード

FT-3206 6 16 58 CADデータダウンロード PDFデータダウンロード
FT-3202 6.35 16 58 CADデータダウンロード PDFデータダウンロード
FT-3208 8 17 58 CADデータダウンロード PDFデータダウンロード
FT-3303 9.53 21 64 CADデータダウンロード PDFデータダウンロード
FT-3310 10 21 64 CADデータダウンロード PDFデータダウンロード
FT-3412 12 24 80 CADデータダウンロード PDFデータダウンロード
FT-3404 12.7 24 80 CADデータダウンロード PDFデータダウンロード
FT-3515 15 27 96 CADデータダウンロード PDFデータダウンロード
FT-3505 15.88 27 96 CADデータダウンロード PDFデータダウンロード
FT-3606 19.05 32 104 CADデータダウンロード PDFデータダウンロード
