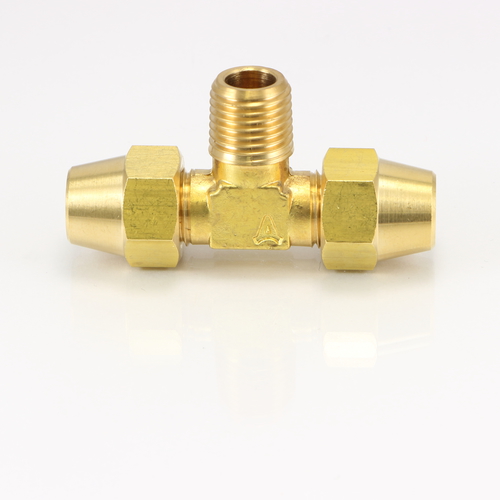

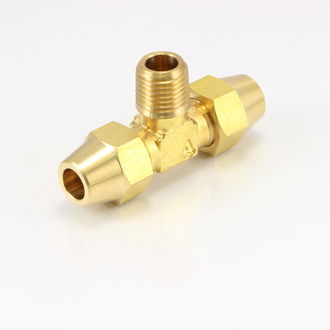

FT 二方フレアーチーズ

機器・装置からの分岐配管用フレアージョイントです。

テーパー(PT)外ネジが切ってあり、二方の銅管と配管できる継手です。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

(約)面間(mm)

図面ダウンロード

FT-2106 PT1/8 6 16 58 CADデータダウンロード PDFデータダウンロード
FT-2102 PT1/8  6.35 16 58 CADデータダウンロード PDFデータダウンロード
FT-2108 PT1/8 8 17 58 CADデータダウンロード PDFデータダウンロード
FT-2206 PT1/4 6 16 58 CADデータダウンロード PDFデータダウンロード
FT-2202 PT1/4 6.35 16 58 CADデータダウンロード PDFデータダウンロード
FT-2208 PT1/4 8 17 58 CADデータダウンロード PDFデータダウンロード
FT-2203 PT1/4 9.53 21 64 CADデータダウンロード PDFデータダウンロード
FT-2210 PT1/4 10 21 64 CADデータダウンロード PDFデータダウンロード
FT-2306 PT3/8 6 16 64 CADデータダウンロード PDFデータダウンロード
FT-2302 PT3/8 6.35 16 64 CADデータダウンロード PDFデータダウンロード
FT-2308 PT3/8 8 17 64 CADデータダウンロード PDFデータダウンロード
FT-2303 PT3/8 9.53 21 64 CADデータダウンロード PDFデータダウンロード
FT-2310 PT3/8 10 21 64 CADデータダウンロード PDFデータダウンロード
FT-2312 PT3/8 12 24 80 CADデータダウンロード PDFデータダウンロード
FT-2304 PT3/8 12.7 24 80 CADデータダウンロード PDFデータダウンロード
FT-2403 PT1/2 9.53 21 74 CADデータダウンロード PDFデータダウンロード
FT-2410 PT1/2 10 21 74 CADデータダウンロード PDFデータダウンロード
FT-2412 PT1/2 12 24 80 CADデータダウンロード PDFデータダウンロード
FT-2404 PT1/2 12.7 24 80 CADデータダウンロード PDFデータダウンロード
FT-2415 PT1/2 15 27 96 CADデータダウンロード PDFデータダウンロード
FT-2405 PT1/2 15.88 27 96 CADデータダウンロード PDFデータダウンロード
FT-2606 PT3/4 19.05 32 103 CADデータダウンロード PDFデータダウンロード
