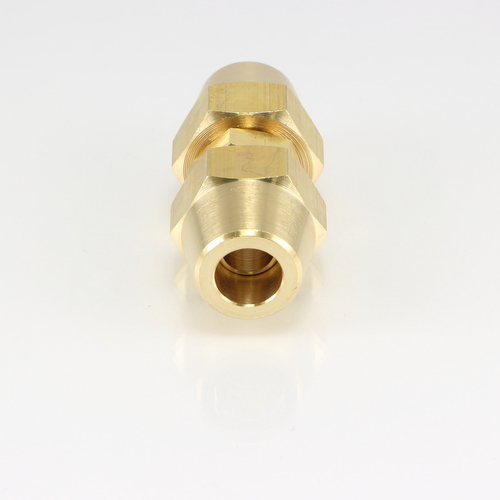

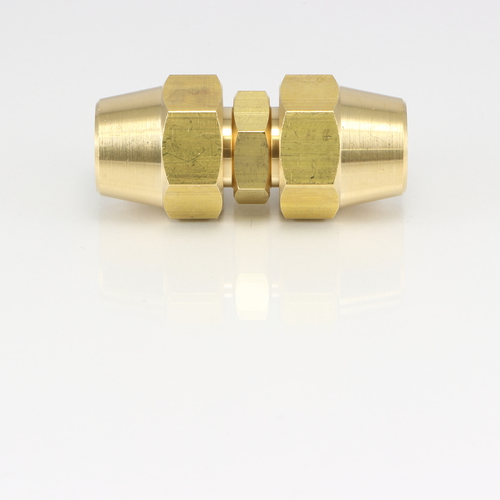

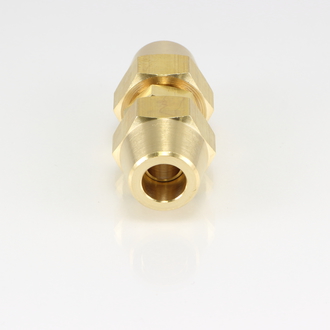

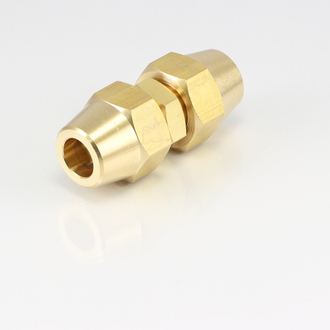

FS 両口フレアージョイント

銅管と銅管を接続するためのフレアージョイントです。

ナットを外し銅管に通した後、銅管の先端をフレアリングツール等で拡管し、本体と挟み込んで締め付けます。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番

適用管外径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

(約)全長(mm)

図面ダウンロード

FS-2006 6 12 16 46 CADデータダウンロード PDFデータダウンロード
FS-2022 6.35 12 16 46 CADデータダウンロード PDFデータダウンロード
FS-2008 8 14 17 46 CADデータダウンロード PDFデータダウンロード
FS-2033 9.53 17 21 51 CADデータダウンロード PDFデータダウンロード
FS-2010 10 17 21 51 CADデータダウンロード PDFデータダウンロード
FS-2012 12 22 24 59 CADデータダウンロード PDFデータダウンロード
FS-2044 12.7 22 24 59 CADデータダウンロード PDFデータダウンロード
FS-2015 15 24 27 67 CADデータダウンロード PDFデータダウンロード
FS-2055 15.88 24 27 67 CADデータダウンロード PDFデータダウンロード
FS-2066 19.05 28 32 79 CADデータダウンロード PDFデータダウンロード
