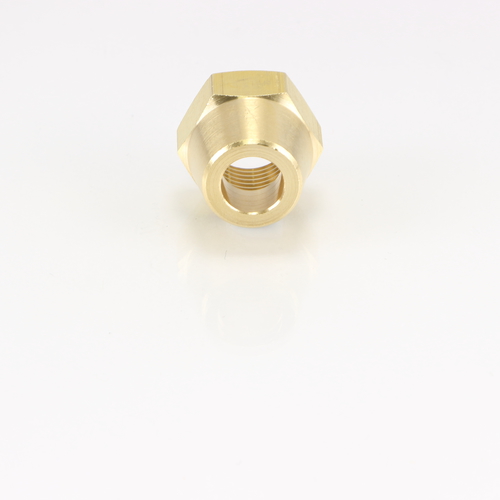

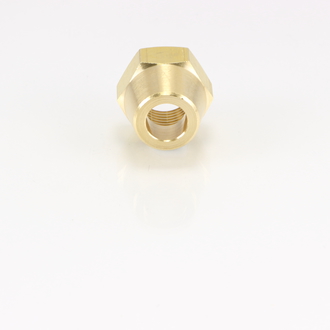

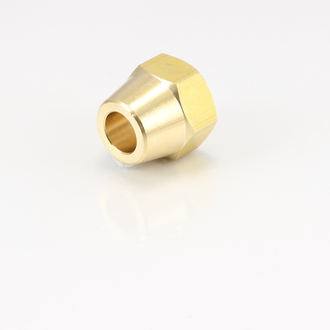

FN フレアーナット

 フレアージョイントに使われるナットです。

銅管サイズと本体のネジを確認して、選定して下さい。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

適用管外径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

FN-1006 UNF 7/16-20 6 16 17.5 CADデータダウンロード PDFデータダウンロード
FN-1022 UNF 7/16-20 6.35 16 17.5 CADデータダウンロード PDFデータダウンロード
FN-1008 UNF 1/2-20 8 17 18 CADデータダウンロード PDFデータダウンロード
FN-1033 UNF 5/8-18 9.53 21 21 CADデータダウンロード PDFデータダウンロード
FN-1010 UNF 5/8-18 10 21 21 CADデータダウンロード PDFデータダウンロード
FN-1012 UNF 3/4-16 12 24 24 CADデータダウンロード PDFデータダウンロード
FN-1044 UNF 3/4-16 12.7 24 24 CADデータダウンロード PDFデータダウンロード
FN-1015 UNF 7/8-14 15 27 28 CADデータダウンロード PDFデータダウンロード
FN-1055 UNF 7/8-14 15.88 27 28 CADデータダウンロード PDFデータダウンロード
FN-1066 UNS 1 1/16-14 19.05 32 32 CADデータダウンロード PDFデータダウンロード
