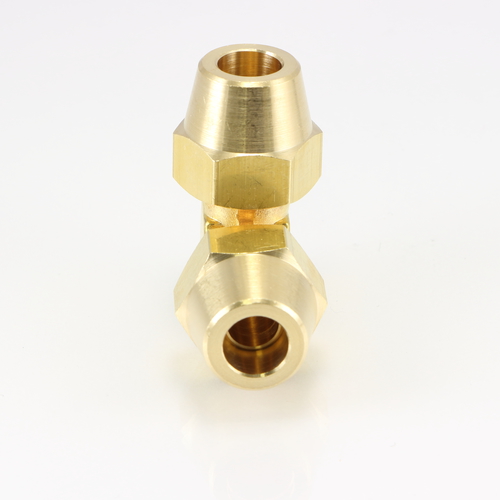

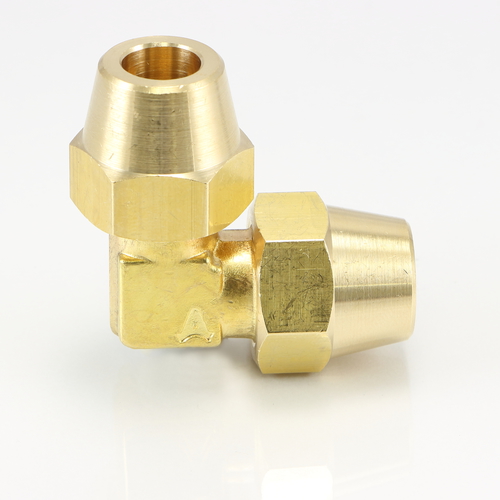

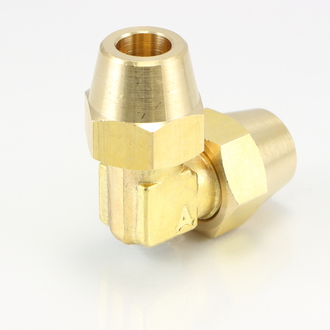

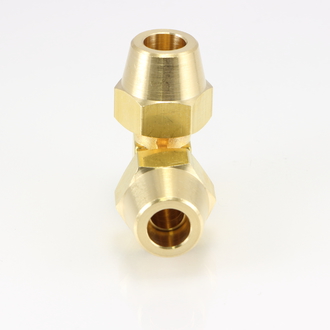

FL 両口フレアーエルボ

エルボタイプの両口フレアージョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

FL-2006 6 16 CADデータダウンロード PDFデータダウンロード

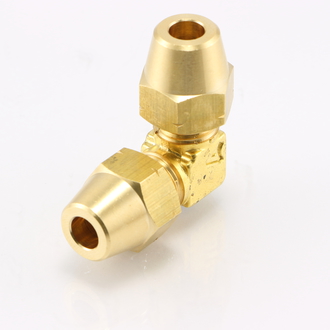

FL-2022 6.35 16 CADデータダウンロード PDFデータダウンロード
FL-2008 8 17 CADデータダウンロード PDFデータダウンロード
FL-2033 9.53 21 CADデータダウンロード PDFデータダウンロード
FL-2010 10 21 CADデータダウンロード PDFデータダウンロード
FL-2012 12 24 CADデータダウンロード PDFデータダウンロード
FL-2044 12.7 24 CADデータダウンロード PDFデータダウンロード
FL-2015 15 27 CADデータダウンロード PDFデータダウンロード
FL-2055 15.88 27 CADデータダウンロード PDFデータダウンロード
FL-2066 19.05 32 CADデータダウンロード PDFデータダウンロード
