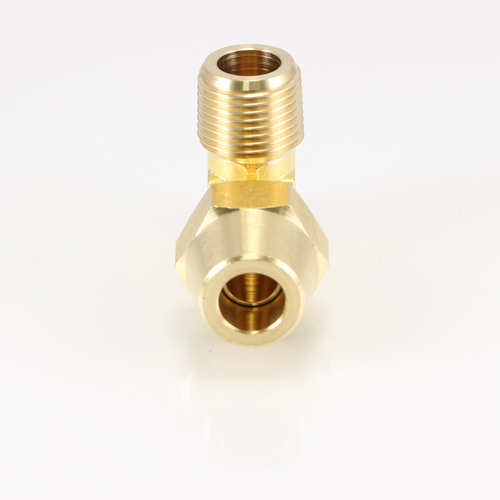

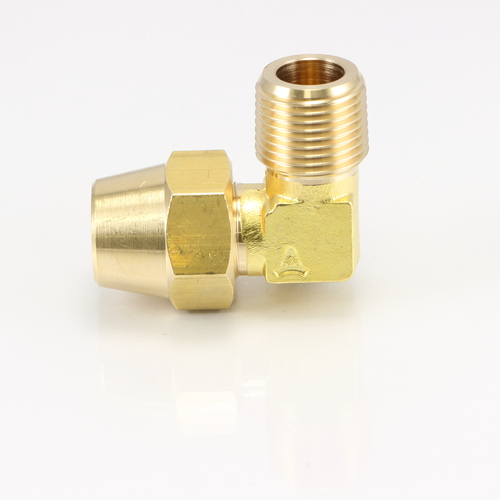

FL フレアーエルボ

エルボタイプのフレアージョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)/C3604BD(ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

適用管外径(mm)

ナット六角対辺(mm)

図面ダウンロード

FL-1106 PT1/8 6 16 CADデータダウンロード PDFデータダウンロード
FL-1102 PT1/8 6.35 16 CADデータダウンロード PDFデータダウンロード
FL-1108 PT1/8 8 17 CADデータダウンロード PDFデータダウンロード
FL-1103 PT1/8 9.53 21 CADデータダウンロード PDFデータダウンロード
FL-1110 PT1/8 10 21 CADデータダウンロード PDFデータダウンロード
FL-1206 PT1/4 6 16 CADデータダウンロード PDFデータダウンロード
FL-1202 PT1/4 6.35 16 CADデータダウンロード PDFデータダウンロード
FL-1208 PT1/4 8 17 CADデータダウンロード PDFデータダウンロード
FL-1203 PT1/4 9.53 21 CADデータダウンロード PDFデータダウンロード
FL-1210 PT1/4 10 21 CADデータダウンロード PDFデータダウンロード
FL-1212 PT1/4 12 24 CADデータダウンロード PDFデータダウンロード
FL-1204 PT1/4 12.7 24 CADデータダウンロード PDFデータダウンロード
FL-1306 PT3/8 6 16 CADデータダウンロード PDFデータダウンロード
FL-1302 PT3/8 6.35 16 CADデータダウンロード PDFデータダウンロード
FL-1308 PT3/8 8 17 CADデータダウンロード PDFデータダウンロード
FL-1303 PT3/8 9.53 21 CADデータダウンロード PDFデータダウンロード
FL-1310 PT3/8 10 21 CADデータダウンロード PDFデータダウンロード
FL-1312 PT3/8 12 24 CADデータダウンロード PDFデータダウンロード
FL-1304 PT3/8 12.7 24 CADデータダウンロード PDFデータダウンロード
FL-1406 PT1/2 6 16 CADデータダウンロード PDFデータダウンロード
FL-1402 PT1/2 6.35 16 CADデータダウンロード PDFデータダウンロード
FL-1408 PT1/2 8 17 CADデータダウンロード PDFデータダウンロード
FL-1403 PT1/2 9.53 21 CADデータダウンロード PDFデータダウンロード
FL-1410 PT1/2 10 21 CADデータダウンロード PDFデータダウンロード
FL-1412 PT1/2 12 24 CADデータダウンロード PDFデータダウンロード
FL-1404 PT1/2 12.7 24 CADデータダウンロード PDFデータダウンロード
FL-1415 PT1/2 15 27 CADデータダウンロード PDFデータダウンロード
FL-1405 PT1/2 15.88 27 CADデータダウンロード PDFデータダウンロード
FL-1615 PT3/4 15 27 CADデータダウンロード PDFデータダウンロード
FL-1605 PT3/4 15.88 27 CADデータダウンロード PDFデータダウンロード
FL-1606 PT3/4 19.05 32 CADデータダウンロード PDFデータダウンロード
