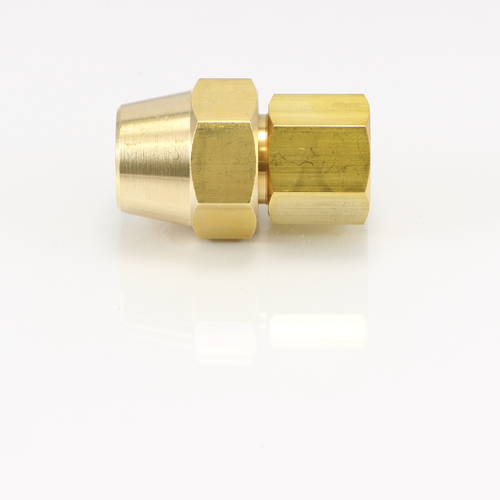

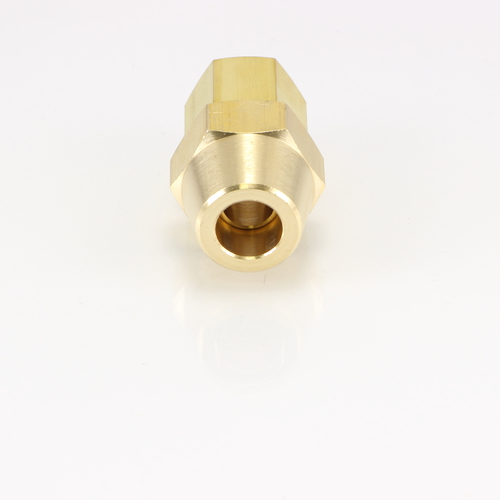

FG ゲージフィッティング

取付側のネジがストレート(PF)内ネジタイプのフレアージョイントです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

適用管外径(mm)

本体六角対辺

(mm)

ナット六角対辺

(mm)

(約)全長(mm)

図面ダウンロード

FG-1206 PF1/4 6 17 16 37 CADデータダウンロード PDFデータダウンロード
FG-1202 PF1/4 6.35 17 16 37 CADデータダウンロード PDFデータダウンロード
FG-1208 PF1/4 8 17 17 37 CADデータダウンロード PDFデータダウンロード
FG-1203 PF1/4 9.53 17 21 37 CADデータダウンロード PDFデータダウンロード
FG-1210 PF1/4 10 17 21 37 CADデータダウンロード PDFデータダウンロード
FG-1306 PF3/8 6 21 16 39 CADデータダウンロード PDFデータダウンロード
FG-1302 PF3/8 6.35 21 16 39 CADデータダウンロード PDFデータダウンロード
FG-1308 PF3/8 8 21 17 39 CADデータダウンロード PDFデータダウンロード
FG-1303 PF3/8 9.53 21 21 39 CADデータダウンロード PDFデータダウンロード
FG-1310 PF3/8 10 21 21 39 CADデータダウンロード PDFデータダウンロード
