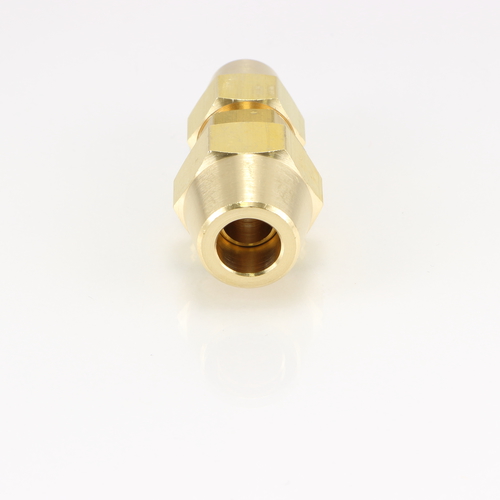

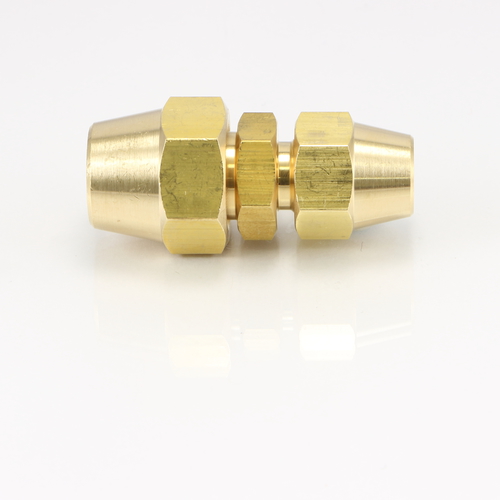

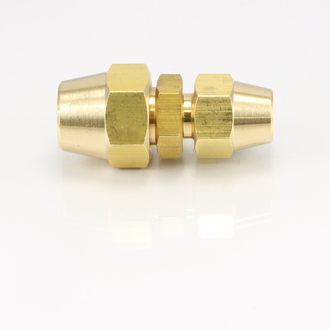

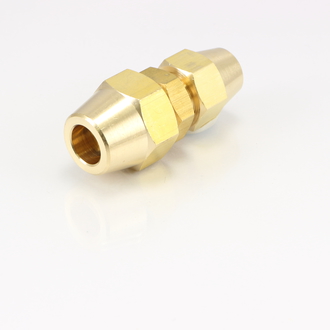

FE 異径両口フレアージョイント

 サイズの異なる銅管と銅管を接続するためのフレアージョイントです。

ナットを外し銅管に通した後、銅管の先端をフレアリングツール等で拡管、本体と挟み込んで締め付けます。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

適用管外径1(mm)

適用管外径2(mm)

本体六角対辺(mm)

ナット六角対辺1(mm)

ナット六角対辺2(mm)

(約)全長(mm)

図面ダウンロード

FE-0602 6 6.35 12 16 16 46 CADデータダウンロード PDFデータダウンロード
FE-0608 6 8 14 16 17 46 CADデータダウンロード PDFデータダウンロード
FE-0603 6 9.53 17 16 21 49 CADデータダウンロード PDFデータダウンロード
FE-0610 6 10 17 16 21 49 CADデータダウンロード PDFデータダウンロード
FE-0208 6.35 8 14 16 17 46 CADデータダウンロード PDFデータダウンロード
FE-0203 6.35 9.53 17 16 21 49 CADデータダウンロード PDFデータダウンロード
FE-0210 6.35 10 17 16 21 49 CADデータダウンロード PDFデータダウンロード
FE-0803 8 9.53 17 17 21 49 CADデータダウンロード PDFデータダウンロード
FE-0810 8 10 17 17 21 49 CADデータダウンロード PDFデータダウンロード
FE-0310 9.53 10 17 21 21 51 CADデータダウンロード PDFデータダウンロード
FE-0312 9.53 12 22 21 24 55 CADデータダウンロード PDFデータダウンロード
FE-0304 9.53 12.7 22 21 24 55 CADデータダウンロード PDFデータダウンロード
FE-0315 9.53 15 24 21 27 59 CADデータダウンロード PDFデータダウンロード
FE-0305 9.53 15.88 24 21 27 59 CADデータダウンロード PDFデータダウンロード
FE-1012 10 12 22 21 24 55 CADデータダウンロード PDFデータダウンロード
FE-1004 10 12.7 22 21 24 55 CADデータダウンロード PDFデータダウンロード
FE-1015 10 15 24 21 27 59 CADデータダウンロード PDFデータダウンロード
FE-1005 10 15.88 24 21 27 59 CADデータダウンロード PDFデータダウンロード
FE-1204 12 12.7 22 24 24 59 CADデータダウンロード PDFデータダウンロード
FE-1215 12 15 24 24 27 63 CADデータダウンロード PDFデータダウンロード
FE-1205 12 15.88 24 24 27 63 CADデータダウンロード PDFデータダウンロード
FE-0415 12.7 15 24 24 27 63 CADデータダウンロード PDFデータダウンロード
FE-0405 12.7 15.88 24 24 27 63 CADデータダウンロード PDFデータダウンロード
