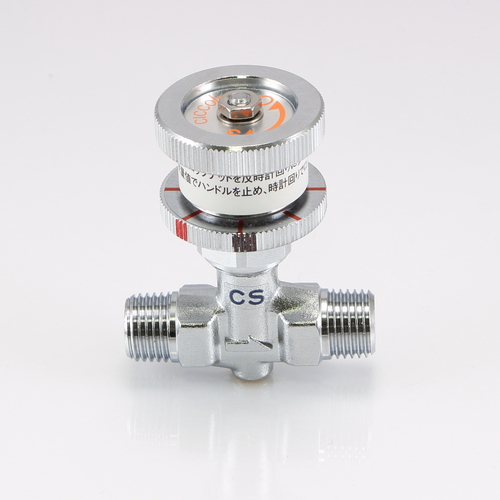

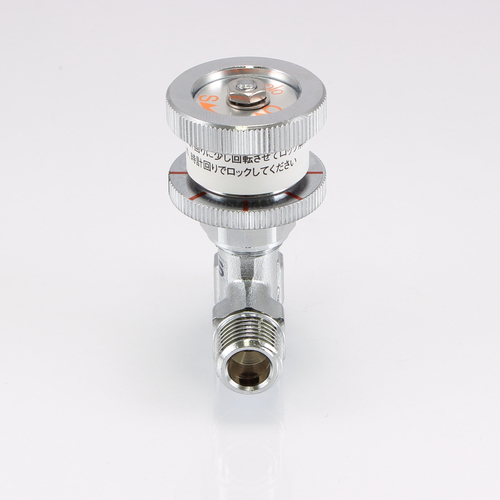

CS 7000 両外ネジ型 【RoHS】

両外ネジ型のストレートタイプ

一次側、二次側共にテーパー(PT)外ネジのタイプで、機器等への取り付けの選択肢を広げる小型のニードルバルブです。
ロック機構と開度指示機構を、標準装備しています。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B(cd75ppm以下)
スピンドル材質 C3604B(cd75ppm以下)
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) 取付ネジ(外) 図面ダウンロード
CS-7011R PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
CS-7022R PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
CS-7033R PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
