CR 銅管用リング型(アングル)

銅管用リング型のアングルタイプ

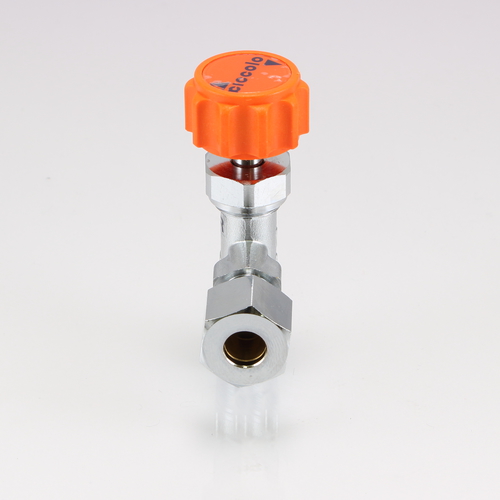

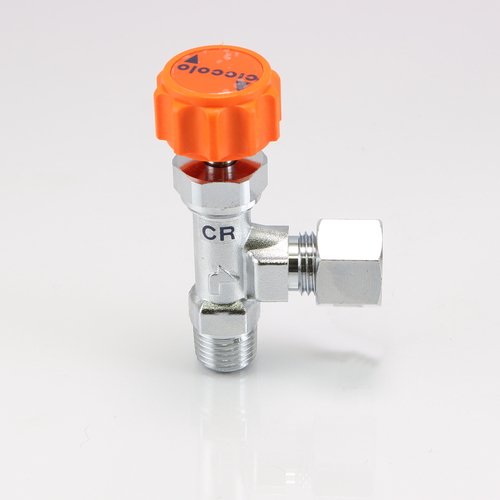

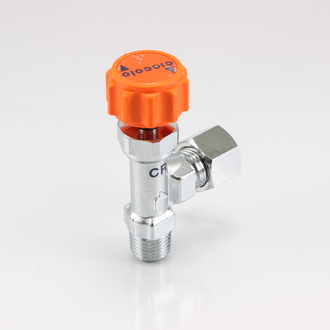

一次側がテーパー(PT)外ネジで、二次側が銅管などをリングスリーブで簡単に取り付けができるタイプの、小型ニードルバルブです。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
スピンドル材質 C3604BD
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 銅管径(mm) 図面ダウンロード
CR-3106 PT 1/8 6 CADデータダウンロード PDFデータダウンロード
CR-3206 PT 1/4 6 CADデータダウンロード PDFデータダウンロード
CR-3202 PT 1/4 6.35 CADデータダウンロード PDFデータダウンロード
CR-3208 PT 1/4 8 CADデータダウンロード PDFデータダウンロード
CR-3308 PT 3/8 8 CADデータダウンロード PDFデータダウンロード
CR-3303 PT 3/8 9.53 CADデータダウンロード PDFデータダウンロード
CR-3310 PT 3/8 10 CADデータダウンロード PDFデータダウンロード
