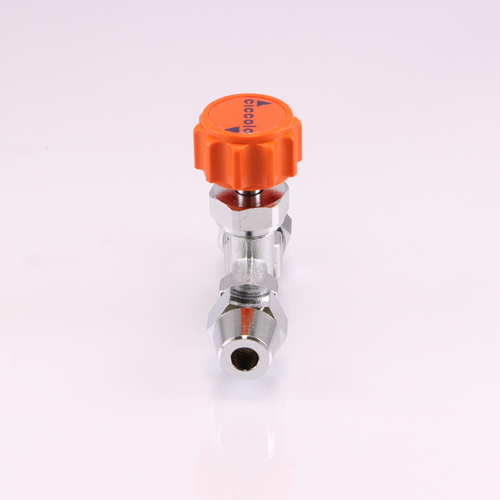

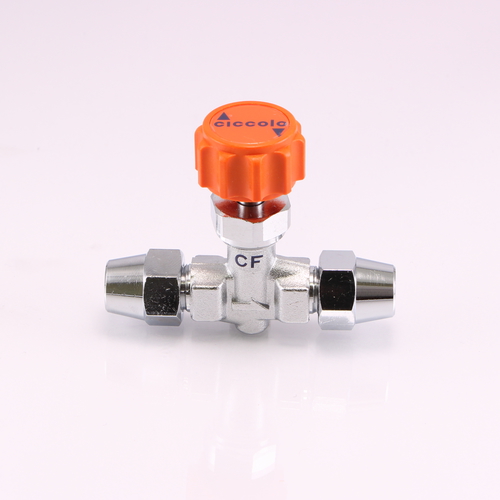

CF (両口)銅管用中間フレアー型

銅管用フレアー型のストレートタイプ(両口)

一次側、二次側共に銅管をフレアーナットで挟み込むタイプの小型ニードルバルブです。
取り付けには、ナットを通した銅管の端面を拡管することが必要です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
スピンドル材質 C3604BD
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 銅管径(mm) 銅管径(mm) 図面ダウンロード
CF-2206 6 6 CADデータダウンロード PDFデータダウンロード
CF-2208 8 8 CADデータダウンロード PDFデータダウンロード
CF-2310 10 10 CADデータダウンロード PDFデータダウンロード
