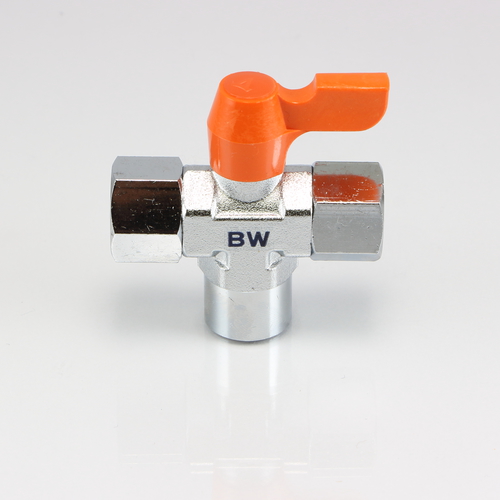

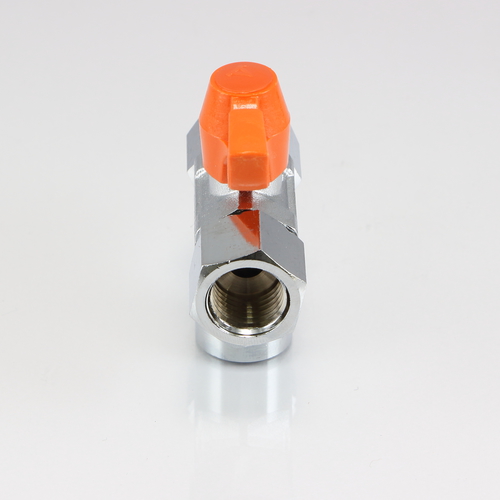

BW (切換用)縦型三方内ネジ型 RoHS

縦型三方内ネジ型タイプ

一次側・二次側共にテーパー(PT)内ネジ、縦型三方内ネジの配管用バルブです。
PT内ネジタイプの汎用性の高い仕様になっております。
面間も短く、狭小な場所の配管にも威力を発揮します。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(内) ボア径(mm) 図面ダウンロード
BW-5111R

PT 1/8×3

6 CADデータダウンロード PDFデータダウンロード
BW-5222R PT 1/4×3 6 CADデータダウンロード PDFデータダウンロード
