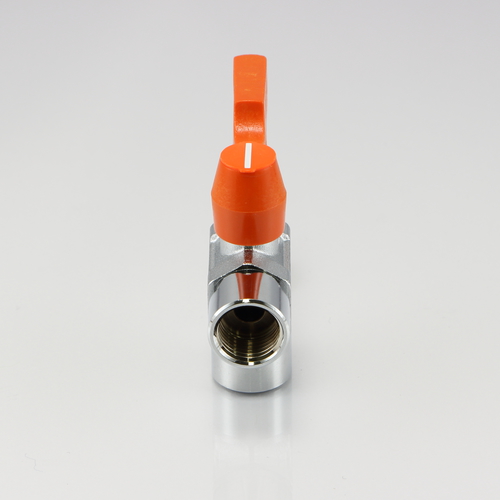

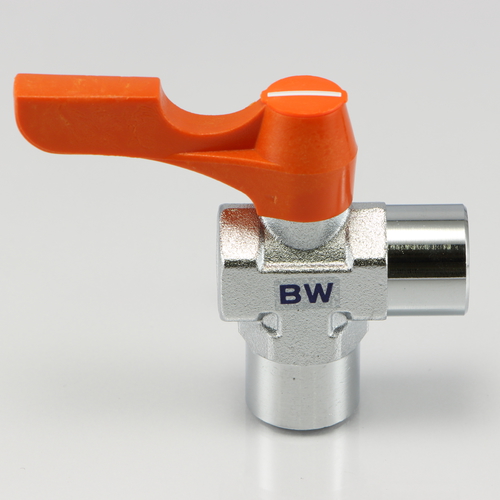

BW 両内ネジ型(アングル)

両内ネジ型のアングルタイプ

一次側がテーパー(PT)内ネジ、二次側が平行(PF)内ネジの配管用バルブです。 両内ネジタイプの汎用性の高い仕様になっております。 面間も短く、狭小な場所の配管にも威力を発揮します。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B
ソケット材質 C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(内) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BW-3011R PT 1/8 PF 1/8 6
CADデータダウンロード
PDFデータダウンロード
BW-3022R PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
標準黄銅材
品番 取付ネジ(内) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BW-3011 PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BW-3022 PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
