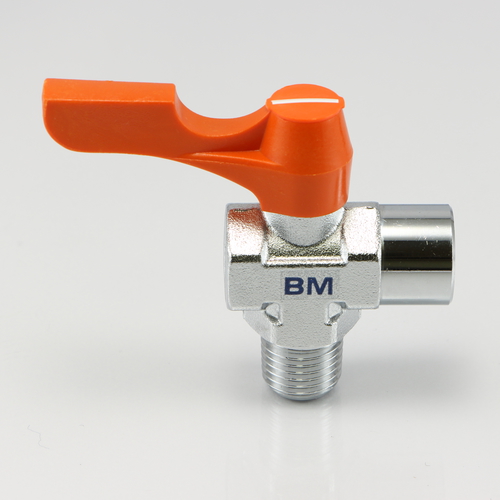

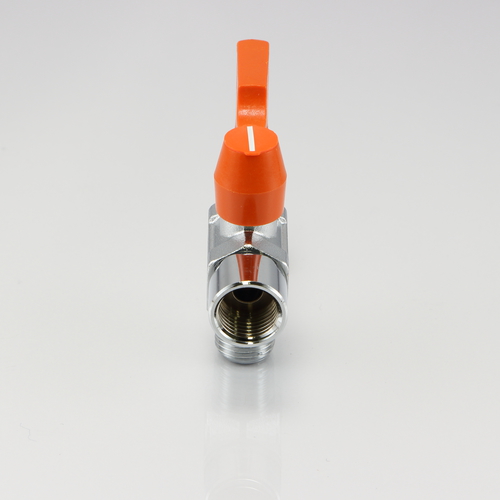

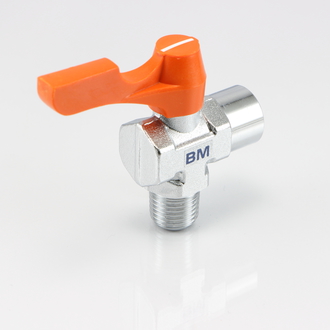

BM 外・内ネジ型(アングル)

外・内ネジ型のアングルタイプ

一次側がテーパー(PT)外ネジ、二次側が平行(PF)内ネジの配管用バルブです。
二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。
喰い込み継手や、他の配管方法の継手などを接続するのに便利です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BM-3011 PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-3022 PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品
品番 取付ネジ(外) 取付ネジ(内) ボア径(mm) 図面ダウンロード
BM-3011R PT 1/8 PF 1/8 6 CADデータダウンロード PDFデータダウンロード
BM-3022R PT 1/4 PF 1/4 6 CADデータダウンロード PDFデータダウンロード
