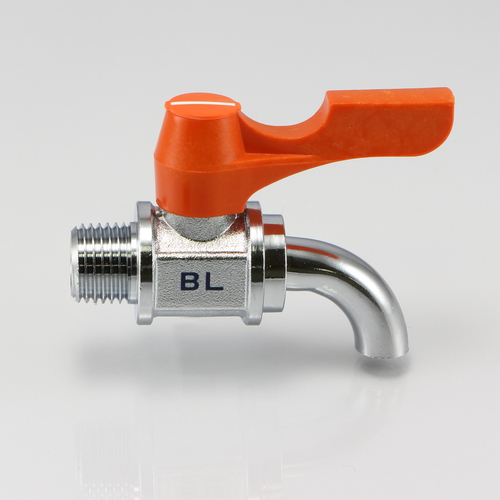

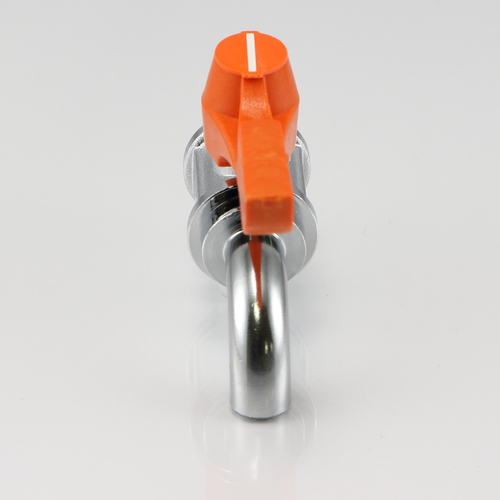

BL 外ネジ・ドレン型

外ネジ・ドレン型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側はドレン下向き排出用の形状です。
カランの替わりとして、タンクや容器にご使用いただけます。

新たにRoHS指令相当品(cd75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質

RoHS品番:C3771B(cd75ppm以下)/標準黄銅材:C3771B

ソケット材質 RoHS品番:C3604B(cd75ppm以下)/標準黄銅材:C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) ボア径(mm) 図面ダウンロード
BL-1100R PT 1/8 6 CADデータダウンロード PDFデータダウンロード
BL-1200R PT 1/4 6 CADデータダウンロード PDFデータダウンロード
BL-1300R PT 3/8 6 CADデータダウンロード PDFデータダウンロード
BL-2400R PT 1/2 8 CADデータダウンロード PDFデータダウンロード
標準黄銅材
品番 取付ネジ(外) ボア径(mm) 図面ダウンロード
BL-1100 PT 1/8 6 CADデータダウンロード PDFデータダウンロード
BL-1200 PT 1/4 6 CADデータダウンロード PDFデータダウンロード
BL-1300 PT 3/8 6 CADデータダウンロード PDFデータダウンロード
BL-2400 PT 1/2 8 CADデータダウンロード PDFデータダウンロード
