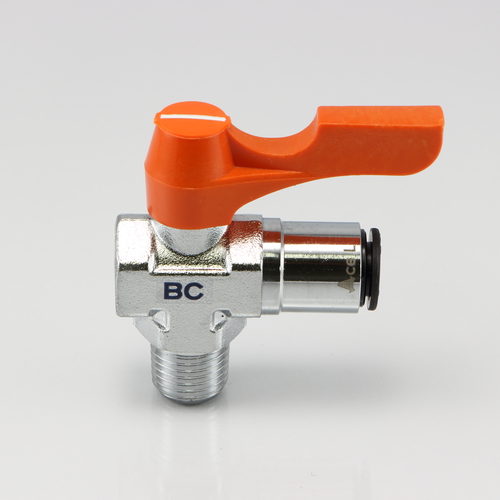

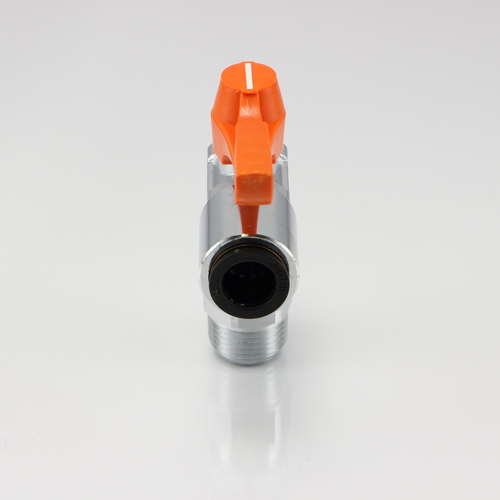

BC ワンタッチ接続型（アングル）
ワンタッチ接続型のアングルタイプ
一次側がテーパー（PT）外ネジ、二次側はウレタンチューブやナイロンチューブにワンタッチで接続可能です。
エアー配管に幅広く使用していただけます。
共通仕様
| 使用圧力 | MAX 0.98MPa |
| 使用温度 | -10℃（凍結無き事）〜+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | RoHS品番：C3771B(cd75ppm以下)/標準黄銅材：C3771B |
| ソケット材質 | RoHS品番：C3604B(cd75ppm以下)/標準黄銅材：C3604B |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
| RoHS指令相当品 | |||||
| 品番 | 取付ネジ(外) | チューブ外径(mm) | ボア径(mm) | 図面ダウンロード | |
| BC-3106R | PT 1/8 | 6 | 6 |  |
 |
| BC-3108R | PT 1/8 | 8 | 6 | |
|
| BC-3206R | PT 1/4 | 6 | 6 | |
|
| BC-3208R | PT 1/4 | 8 | 6 | |
|
| BC-3210R | PT 1/4 | 10 | 6 | |
|
| BC-3308R | PT 3/8 | 8 | 6 | |
|
| BC-3310R | PT 3/8 | 10 | 6 | |
|
| 標準黄銅材 | |||||
| 品番 | 取付ネジ(外) | チューブ外径(mm) | ボア径(mm) | 図面ダウンロード | |
| BC-3106 | PT 1/8 | 6 | 6 | |
|
| BC-3108 | PT 1/8 | 8 | 6 | |
|
| BC-3206 | PT 1/4 | 6 | 6 | |
|
| BC-3208 | PT 1/4 | 8 | 6 | |
|
| BC-3210 | PT 1/4 | 10 | 6 | |
|
| BC-3308 | PT 3/8 | 8 | 6 | |
|
| BC-3310 | PT 3/8 | 10 | 6 | |
|
