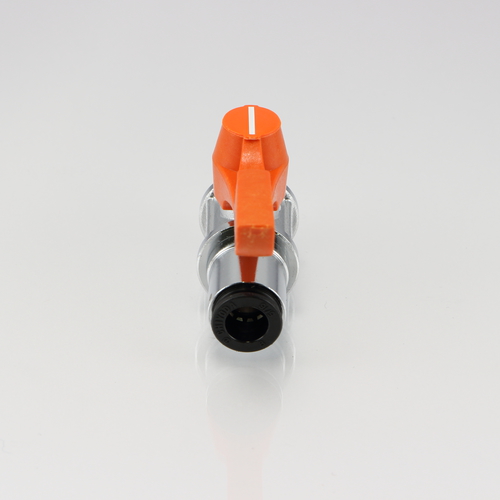

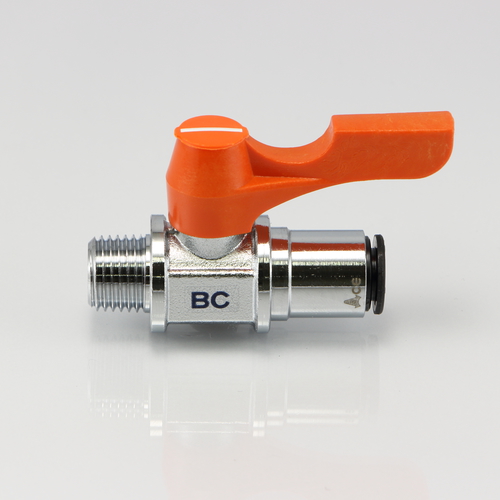

BC ワンタッチ接続型

ワンタッチ接続型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側はウレタンチューブやナイロンチューブにワンタッチで接続可能です。
エアー配管に幅広く使用していただけます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B
ソケット材質 C3604B
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(外) チューブ外径(mm) ボア径(mm) 図面ダウンロード
BC-1106R PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BC-1108R PT 1/8 8 6 CADデータダウンロード PDFデータダウンロード
BC-1206R PT 1/4 6 6 CADデータダウンロード PDFデータダウンロード
BC-1208R PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BC-1210R PT 1/4 10 6 CADデータダウンロード PDFデータダウンロード
BC-1308R PT 3/8 8 6 CADデータダウンロード PDFデータダウンロード
BC-1310R PT 3/8 10 6 CADデータダウンロード PDFデータダウンロード
BC-2310R PT 3/8 10 8 CADデータダウンロード PDFデータダウンロード

標準黄銅材
品番 取付ネジ(外) チューブ外径(mm) ボア径(mm) 図面ダウンロード
BC-1106 PT 1/8 6 6 CADデータダウンロード PDFデータダウンロード
BC-1108 PT 1/8 8 6 CADデータダウンロード PDFデータダウンロード
BC-1206 PT 1/4 6 6 CADデータダウンロード PDFデータダウンロード
BC-1208 PT 1/4 8 6 CADデータダウンロード PDFデータダウンロード
BC-1210 PT 1/4 10 6 CADデータダウンロード PDFデータダウンロード
BC-1308 PT 3/8 8 6 CADデータダウンロード PDFデータダウンロード
BC-1310 PT 3/8 10 6 CADデータダウンロード PDFデータダウンロード
BC-2310 PT 3/8 10 8 CADデータダウンロード PDFデータダウンロード
