エースボール4W
内・外ねじタイプ
(3方4面シート弁)【RoHS】

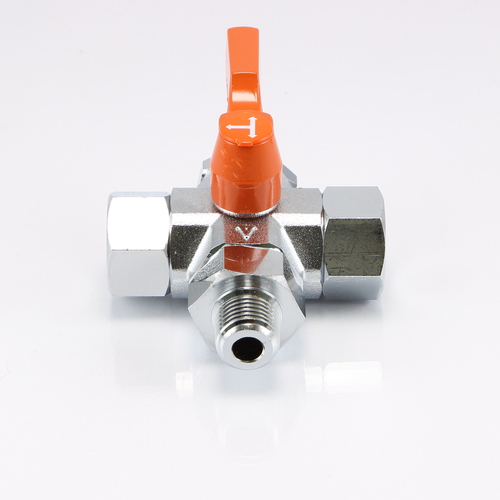

エースボール4W (3方4面シート弁)のTポートタイプ

T字方向の流路の切換えまたは、混合、分水のためのバルブです。
Tポートタイプを標準としていますが、Lポートもご用意できます。
切換えパターンは、下記図面の「切換えパターン表」・「総合一覧表」をダウンロードしてご参考下さい。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 FKM
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 ボア径(mm) 取付ネジ(内) 取付ネジ(外) 図面ダウンロード
BX-3111R 6 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
BX-3222R 6 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
BX-3333R 6 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
BX-4333R 8 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
BX-4444R 8 PT 1/2 PT 1/2 CADデータダウンロード PDFデータダウンロード
BX-1000 一覧表 PDFデータダウンロード
BX-1001 切換えパターン表 PDFデータダウンロード
BX-1002 総合一覧表 PDFデータダウンロード
